AC LED光源是未來發展的必然趨勢

來源:固邦密封膠          發布日期:2016-09-20    點擊:1071次

ACLED、無驅動光源、光引擎,去電源化等成為業界共同關心的熱門話題。“去電 源”一詞說:這個詞聽起來很"別扭",因?yàn)樗械碾娮雍碗姎猱a(chǎn)品都離不開電源供電,LED照明也不例外。北京大學上海微電子研究院兼職教授顏重光認為, “去電源化”其實是一個偽命題。更奇怪的是業內有很多人把AC LED稱為“光引擎”不知何故?對上述紛紛攘攘技術術語,如何分類、定義,筆者認為當前有必要討論這些技術術語,無疑對規范AC LED技術用語的定義、相關標準建立、以科學態度引領產業市場大有裨益。

LED照明產品的使用壽命遠遠低于理論值,其原因是驅動電源易于損壞導致系統壽命不 長,業內流傳:“100個燈具中,有99個是因?yàn)轵?qū)動電源出現問題”。 并且,驅動電源在整體燈具中成本占到20%~30%。驅動電源在AC/DC轉換過程中,電力損耗高達20~30%。因此摒棄驅動電源,不僅可提高系統光 效、降低成本,還可徹底避免因驅動電源的問題造成LED燈的損壞。

一、定義

AC LED是相對于傳統的DC LED來說,無須經過AC/DC轉換,可直接插入220V(或110V)而發光的光源。

二、AC LED技術分類

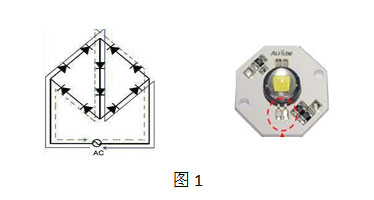

AC LED可分為兩類:一類是由單芯片封裝,芯片上多有個LED單元串聯,并利用部分LED單元組成整流路,實現交流發光。參見圖一。

LED單元組成整流路圖

這類光源以韓國首爾公司為代表。

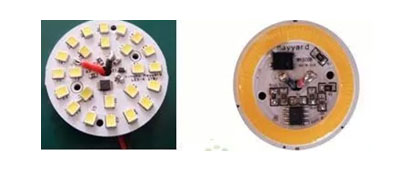

另一類是美國和德國發明的集成模組。它采用外加的AC整流和驅動器在C0B封裝線路組成光電一體化的發光模組,是目前廣為流行、稱謂最多的“光引擎”。參看圖二。

LED燈珠模組

圖 2

旱期的AC LED是多芯片高密度合成,其串并連相對DC封裝所需固晶、打錢工藝復雜,多顆芯片組成串連電路一個芯片上,損壞一顆將影響系統正常工作。為改善這種狀況,近年許多芯片廠相繼推出了高壓HV LED,可大大縮減后序封裝工藝并減少了制造成本。

三、AC LED技術為何產品遲遲不易被用戶接受

AC LED其實在國外很早就已經出現,早在2005年,韓國首爾半導體公司就已經用交流電直接驅動AC LED使其發光,其次是美國,德國,臺灣等相繼完成了可產業化生產、并有實際應用系統方案的AC LED產品。

單芯架構的AC LED的最大缺點是在很小的晶粒上連接多個發光器件,有限的芯片面積限制了更大功率輸出,其工藝影響了光效、內置恒流不易控制,當電網電壓升高時使耗散功功率驟增時會造成損壞。

目前廣為流行的所謂“光引擎”采用以鋁基板C0B封裝,線性恒流技術為大功率輸出提出 了有效解決方案,成為AC LED主流。然而這種技術的致命缺點是它必需依賴帶有多層熱阻的鋁基板, 傳統鋁(或銅)基板是將FR4纖維板或BT板經過壓合工藝成為一體鋁基板,其導熱系數最好的只有2 w /m-K左右,與沒有絕緣層的純鋁導熱系數為237 w/m-K相比相差一百多倍,如此大的封裝熱阻,必然使熱耗比增大,加速了LED光衰、損壞,降低了LED使用壽命,雖然有人采用陶瓷基板,導熱系數雖然 有所改善,但它與燈體散熱固定仍然有不少問題。

四、AC LED將是未來的趨勢

AC LED剛剛步入成長期,在發光亮度、中大功率輸出等方面還不夠理想,更主要的是采用SMD與鋁基板帶來的散熱不良而影響了穩定及壽命,相信不久將有新的解 決方案,其應用簡便、無需變壓轉換器,電解電容及過多外設元件,集成封裝一體化技術將會搶占市場。AC LED技術目前已經過了萌芽期,正處于飛速發展期,從其發展趨勢上看,ACLED技術必然會成為行業發展的一個必然方向。有人認為不久將來整個應用市場將 有80%以上采用AC LED技術,或給驅動企業以致命性打擊,并將改變LED產業格局。

五、關于安規

與DC光源采用非隔離電源一樣,因?yàn)檩斎攵酥苯硬迦敫邏弘娫矗绻麩o保護措施會對人體 造成觸電危險,不能通過安規,這個至今設計師最感頭痛的技術難題, 估計近期得不到徹底解決。目前大多釆用物理隔離防電擊辦法,如燈泡外殼使用塑包鋁或光源底層另加絕緣膜片等被動結構措施,但這都增加了系統熱阻及制造成 本。

六、關于頻閃

頻閃問題被業界很多人認為是LED產品不應有問題。其實這是認識誤區,毫不夸張地說這 是個偽命題。因?yàn)椋菏紫萀ED頻閃國內外都沒有法律規定;其次它對人體會造成不良影響還沒有權威報告;第三:LED只要用AC/DC轉換就會有紋波,只不 過大小程度不一而已。最后,目前家用電器大多帶有電磁幅射或頻閃,如熒光燈,電視機等,為何這么多人傳來傳去非要對LED說N0?

七、未來AC LED發展趨勢

無論是單芯片集成AC LED,還是HVLED+SMD構架,最基本的技術要求是恒流控制,否則當電網波動電壓過高時會造成損壞。恒流控制有多種方案選擇,其將來必然要走簡約 化、高可靠性、低成本是最基本旳技術思路,筆者釆用HVLED+恒流二極管+鏡面鋁COB封裝得到了很好效果。

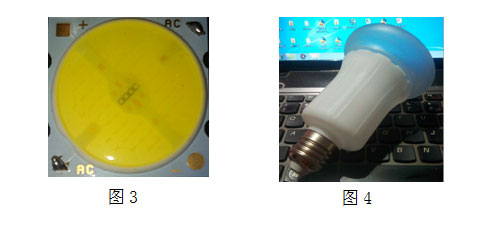

下面是筆者采用HVLED+恒流二極管+鏡面鋁COB封裝試制的一款球泡燈。圖3是HVLED+恒流二極管+鏡面鋁COB封裝的光源,圖4是用該光源組裝的球泡燈。圖5是該光源的光電測試參數。

燈珠和燈泡

恒流特性:Vin=198-242 V時 Io≦額定電流±1.5mA

筆者利用上述光源設計了一種AC LED 燈泡,圖4

該產品的設計基本思路是:

以簡馭繁,性價為王。

它徹底消除了:

(1)20-30% AC/DC能源損耗。

(2)20-30% 燈具驅動成本。

(3)因驅動器引發的90%以上的故障損壞。

該產品具有極高的性價比:

(1)摒棄了鋁基板多層熱阻障礙,大大降低了封裝熱阻、延長了光源使用壽命約3-5倍,約20-30萬小時。

(2)高光效100-130lm/w。

(3)低光源成本價0.5-0.8RMB /100lm/W/。

(4)長壽命:30年迢常壽命,價值成本0.3-0.5RMB/100lm/W/。

AC LED發展趨勢

今后單芯片+SMD封裝,可能要讓位于高壓HVLED+C0B封裝,高壓HVLED是基礎元件,會有如下發展趨勢:

(1)改用倒裝芯片;

(2)采用Si襯底材料;

(3)發展白光CSP技術, 實現高光效、高穩定、大功率一體化工藝制程。

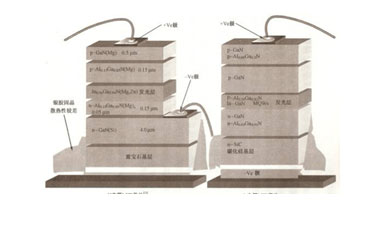

前有部分LED芯片采用硅襯底。硅襯底的芯片電極可采用兩種接觸方式,分別是 Laterial-contact ,(水平接觸)和Vertical-contact,(V接觸垂直接觸),以通過這兩種接觸方式,LED芯片內部的電流可以是橫向流動的,也可以是縱向流 動的。由于電流可以縱向流動,因此增大了LED的發光面積,從而提高了LED的出光效率。

LED芯片硅襯底

圖5

因?yàn)楣枋菬岬牧紝?dǎo)體,所以器件的導熱性能可以明顯改善件的壽命。

LED燈架

CSP技早在幾年前被國內外眾多公司投巨資進行實驗研究,我國幾年前也將其列入 “863”科研計劃,不少單位均有研究成果,這一技不僅要隨著倒裝芯片同步解決,還要從材料,工藝及設備同時開發研究,當CSP技術全面得到解決一旦投入 市場將很快取代目前的SMD光源,一大批SMD封裝廠將要改變生產格局。據介紹,臺灣行家光電公司的薄膜CSP自主開發的半導體級熒光粉真空涂覆設備和工 藝,可以同時在上萬顆倒裝芯片的五個發光面形成均勻、致密、厚度只有30微米的熒光粉薄膜。致密而薄的熒光粉層使薄膜CSP比用噴涂或灌封工藝制作的 CSP光效高20%以上,同時更容易提升顯色指數,顯色指數高達95以上。

八、結論

任何新產品、新技術都會給我們企業家?guī)硇率袌?,而?chuàng)新是企業發展必由之路,只有看清 趨勢,目標明確,才有利潤增長點。任何新生事物的初期都是不夠完善的,需要有一個技術改進和市場接受過程。AC LED從它可減少燈具驅動成本20%-30%。有效避免因驅動電源的造成LED燈的損壞,已顯現出其強大的生命力。AC LED技術必然會成為行業發展的一個方向,會給LED行業發展的又一次革命。用不了幾年高亮度、大功率、低成本的AC LED產品將會飛速進入市場,迎來屬于她的美好春天!
